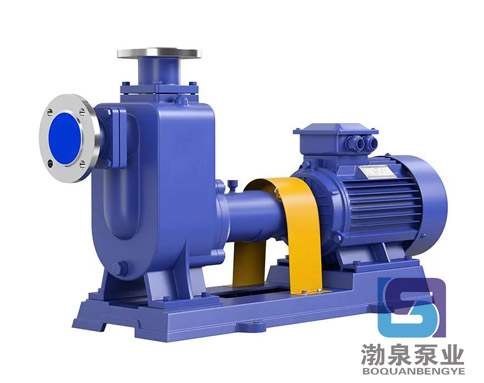

40ZW20-15無堵塞自吸排污泵

本單位是從事泵類產品開發生產的專業單位，擁有雄厚的技術力量，完善的電腦檢測設備和豐富的制造經驗。最新推出的40ZW20-15無堵塞自吸排污泵，設計先進、運轉平穩、結構緊湊、應用廣泛。歡迎選用ZW系列自吸式渦流不堵塞排污泵，定能使您達到滿意的效果。

特  點

40ZW20-15無堵塞自吸排污泵，又稱固液泵或雜質泵。該系列泵水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其他自吸式排污泵無可比擬的。

本單位生產的40ZW20-15無堵塞自吸排污泵即可象一般自吸清水泵那樣不需要安裝底閥，又可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理及一切工程污水物?？蓮V泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質最理想的雜質泵。

型號意義

泵的安裝

泵安裝好壞對泵的運行和壽命有較大影響，所以必須仔細進行。（規范的泵管路安裝見示意圖）

1、泵吸入口的安裝高度盡量不要超過5米，應特別注意吸入管路的密封性，以免漏氣而影響泵的自吸能力和正常運行。

2、泵的出口處應先裝上一段垂管(一般為0.4～1米)和壓力表，然后再安裝出口流量控制閥門及其他管路。

3、要合理配置泵進、出口管路的長度和管徑，減少不必要的沿程水頭損失。(可參考直管摩擦損失簡表進行估算)

4、長距離輸送時應選用較大管徑。泵的管路應有自己的支架，泵體本身不允許承受管路的負荷。

5、排出管路如裝逆止閥應裝在出口流量控制閥門外面。

ZW40-20-15 外形及安裝尺寸
