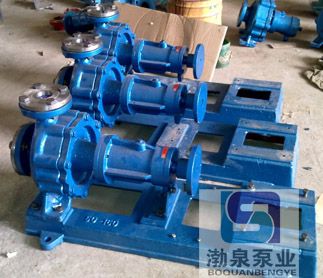

LQRY型臥式導熱油泵概述與用途：
LQRY系列臥式熱 油泵是采用符合API610、GB3215-85、JB/T53300-94等相關規定的立式便拆結構設計，進出口位于同一中心線上，且進出口徑一致，改變了以往大進小出，小口徑的局限，設計規范化，結構合理，通用化程度高，更極大方便了管路上的安裝。立式熱油泵可像閥門一樣直接安裝在管路上，占地面積小，管路限制小，大大減小了安裝與修理空間，建設投入低，大大減少了企業在基礎上的投入，性價比優越。同時可根據使用要求(流量和揚程的需要)對該泵采用泵串聯、并聯運行方式。
LQRY型導熱油泵結構簡介
LQRY型熱油泵( 導熱油泵)為單級懸臂式結構分為腳支撐和中心支撐，泵的進口為軸向吸入，出口為中心垂直向上。高溫導熱油泵和驅動電機通過彈性聯軸器合裝于同一底座上。整個機組無需加冷系統。主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構，附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。該高溫熱油泵從設計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全可靠。
LQRY型系列臥式熱油泵(導熱油泵)是船舶、石油、化工、橡膠、塑料、制藥、紡織、印染、筑路、制革、樹脂、食品、鍋爐等各工業領域，≤350℃溫度熱油高性價比循環、輸送泵。
LQRY型臥式導熱油泵技術參數：
性能：
流量范圍：4m3/h~200m3/h
揚程范圍：20m~125m
電機功率：0.75kw~110kw
LQRY型臥式導熱油泵-型號意義：
LQRY 65 - 50 - 170
LQRY---------熱油泵|導熱油泵
65G---------泵吸入口直徑
mm50G---------泵排出口直徑
mm 170G---------泵葉輪名義直徑mm
LQLRY型立式導熱油泵-性能參數： 型號 | 流量 | 揚程 (M) | 轉速 (r/min) | 電機功率 (Kw) | 效率 (η%) | 汽蝕余量 (M) | (m3/h) | (L/min) | 25-25-135 | 4 | 1.1 | 20 | 2850 | 0.75 | 36 | 2.3 | 25-25-170 | 4 | 1,1 | 32 | 2850 | 1.5 | 32 | 2.3 | 32-32-135 | 5 | 1.4 | 20 | 2850 | 0.75 | 44 | 2.3 | 32-32-170 | 6.5 | 1.8 | 32 | 2900 | 1.5 | 44 | 2.3 | 32-32-210 | 4.5 | 1.3 | 50 | 2900 | 3.0 | 32 | 2 | 40-40-135 | 6.2 | 1.7 | 20 | 2900 | 1.1 | 46 | 2.3 | 40-40-170 | 6.2 | 1.7 | 32 | 2900 | 2.2 | 40 | 2.4 | 40-40-210 | 6.2 | 1.7 | 50 | 2900 | 4 | 33 | 2.3 | 40-40-260 | 6.2 | 1.7 | 80 | 2900 | 7.5 | 28 | 2.2 | 40-40-135F | 12.5 | 3.5 | 20 | 2900 | 1.5 | 58 | 2.4 | 40-40-170F | 12.5 | 3.5 | 32 | 2900 | 3 | 52 | 2.3 | 40-40-210F | 12.5 | 3.5 | 50 | 2920 | 5.5 | 46 | 2.3 | 40-40-260F | 12.5 | 3.5 | 80 | 2920 | 11 | 38 | 2.3 | 50-50-135 | 12.5 | 3.5 | 20 | 2950 | 1.5 | 58 | 2.3 | 50-50-170 | 12.5 | 3.5 | 32 | 2950 | 3 | 52 | 2.5 | 50-50-210 | 12.5 | 3.5 | 50 | 2950 | 5.5 | 46 | 2.3 | 50-50-260 | 12.5 | 3.5 | 80 | 2950 | 11 | 38 | 2.1 | 50-50-135F | 25 | 6.9 | 20 | 2920 | 3 | 68 | 2.4 | 50-50-170F | 25 | 6.9 | 32 | 2900 | 4 | 63 | 2.5 | 50-50-210F | 25 | 6.9 | 50 | 2920 | 7.5 | 58 | 2.5 | 50-50-260F | 25 | 6.9 | 80 | 2840 | 15 | 50 | 2.5 | 50-50-325F | 25 | 6.9 | 125 | 2880 | 30 | 40 | 2.4 | 65-65-170 | 25 | 6.9 | 32 | 2890 | 4 | 63 | 2.5 | 65-65-210 | 25 | 6.9 | 50 | 2900 | 7.5 | 58 | 2.5 | 65-65-260 | 25 | 6.9 | 80 | 2900 | 15 | 50 | 2.4 | 65-65-325 | 25 | 6.9 | 125 | 2900 | 30 | 40 | 2.5 | 65-65-170F | 50 | 13.9 | 32 | 2900 | 7.5 | 71 | 3 | 65-65-210F | 50 | 13.9 | 50 | 2930 | 15 | 67 | 3 | 65-65-260F | 50 | 13.9 | 80 | 2930 | 22 | 59 | 3 | 65-65-325F | 50 | 13.9 | 125 | 2930 | 37 | 54 | 3 | 80-80-170 | 50 | 13.9 | 32 | 2940 | 7.5 | 71 | 3.1 | 80-80-210 | 50 | 13.9 | 50 | 2940 | 15 | 67 | 3.1 | 80-80-260 | 50 | 13.9 | 80 | 2900 | 22 | 59 | 3.5 | 80-80-325 | 50 | 13.9 | 125 | 2950 | 37 | 54 | 3.4 | 80-80-170F | 100 | 27.8 | 32 | 2900 | 15 | 76 | 3.4 | 80-80-210F | 100 | 27.8 | 50 | 2900 | 22 | 74 | 3.6 | 80-80-260F | 100 | 27.8 | 80 | 2900 | 37 | 69 | 4.1 | 80-80-325F | 100 | 27.8 | 125 | 2900 | 75 | 66 | 4 | 100-100-170 | 100 | 27.8 | 32 | 2900 | 15 | 76 | 4 | 100-100-210 | 100 | 27.8 | 50 | 2900 | 22 | 74 | 4 | 100-100-260 | 100 | 27.8 | 80 | 2900 | 37 | 59 | 4.2 | 100-100-325 | 100 | 27.8 | 125 | 2900 | 75 | 66 | 4.2 | 100-100-170F | 160 | 44.4 | 32 | 2900 | 22 | 79 | 5.6 | 100-100-210F | 160 | 44.4 | 50 | 2900 | 37 | 79 | 5.2 | 100-100-260F | 160 | 44.4 | 80 | 2900 | 55 | 77 | 4.8 | 125-125-170 | 160 | 44.4 | 32 | 2900 | 22 | 78 | 4 | 125-125-210 | 160 | 44.4 | 50 | 2900 | 37 | 77 | 5.5 | 125-125-260 | 160 | 44.4 | 80 | 2900 | 55 | 75 | 5 | 125-125-325 | 160 | 44.4 | 125 | 2900 | 90 | 70 | 5 | 150-150-170 | 160 | 44.4 | 32 | 2900 | 22 | 75 | 4.1 | 150-150-260F | 200 | 55.6 | 80 | 2900 | 75 | 76 | 4.5 | 150-150-325F | 200 | 55.6 | 125 | 2900 | 110 | 73 | 4.5 |
油泵選型須知:
一、導熱油泵產品名稱與型號，導熱油泵管道口徑，導熱油泵使用揚程（m），導熱油泵電機功率（KW），導熱油泵電機轉速（r/min），導熱油泵電壓〔V〕，導熱油泵使用的吸程（m），導熱油泵使用的介質名稱、比重、粘度、腐蝕性、毒性。
二、若已經由設計單位選定的導熱油泵型號，請按導熱油泵型號直接向廠家訂購。
三、請盡量提供詳細的產品使用要求，以便廠家選型的正確性，提高使用的最高效率。
|
